Galvenās tehnoloģijas iezīmes

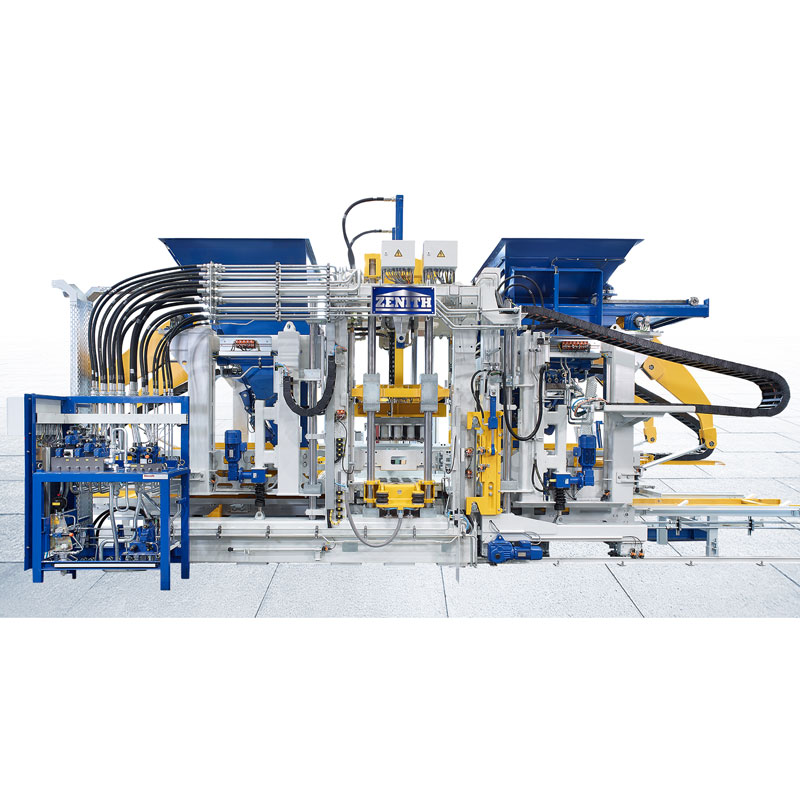

1) Varat būt drošs, ka no mūsu rūpnīcas iegādāsieties Zenith 1500 viena palešu bloku izgatavošanas mašīnu. Augstas kvalitātes servo blīvēšanas sistēma ar nosaukumu Ultra-Dynamic apzīmē ļoti augstu blīvējumu un ekstrēmu dinamiku. Tādējādi tas garantē ātru un efektīvu augstākās kvalitātes produktu ražošanu. Īpaši produktiem ar lielu apjomu un arī premium produktiem, kas tiek ražoti ar iepriekšēju un starpvibrāciju, šī vibrācijas sistēma sniedz daudzas priekšrocības. Sistēma darbojas bez eļļas vannas, kas nodrošina videi draudzīgu ražošanu un zemu apkopi.
2) Šīs Zenith 1500 viena palešu bloku izgatavošanas mašīnas īpatnība ir skrūvju stiprinājumu izmantošana vibrācijas galdam, motora šķērssijai un rāmja sānu daļām. Tas ir unikāls tirgū, jo tas var pielāgoties klienta ražošanas apstākļiem. Skrūvētā konstrukcija nodrošina arī izturīgus savienojumus un lielisku stabilitāti.

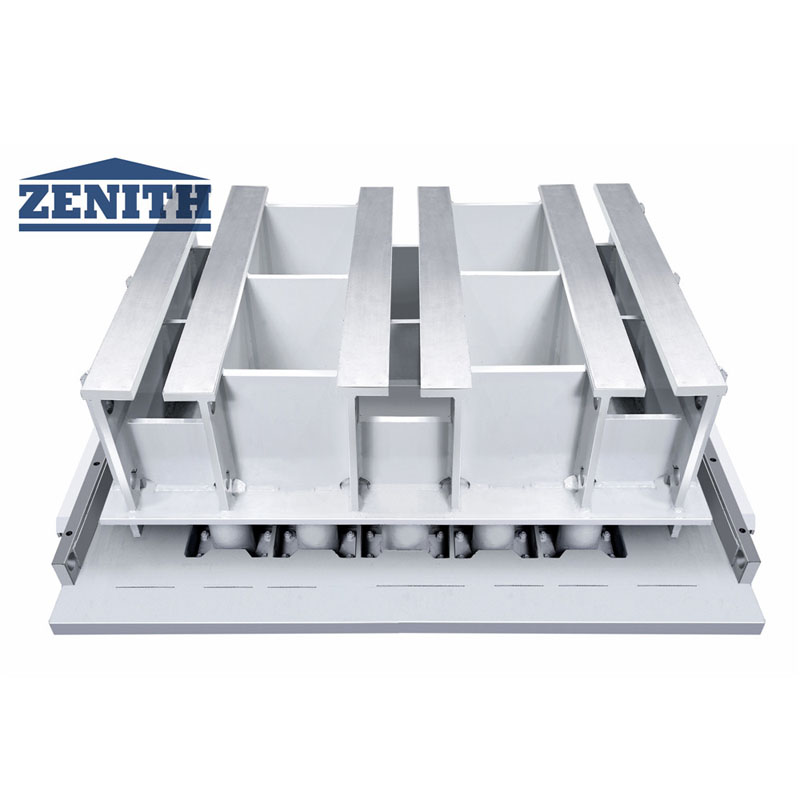

3) Pneimatiskā veidņu iespīlēšanas ierīce nodrošina vieglu veidņu maiņu. Veidne tiek novietota bez papildu stiprinājumiem-piem. skrūves uz veidņu turētāja. Tas tiek fiksēts ar pneimatiski darbināmām savilkšanas svirām. Optimāli vibrācijas rezultāti un ilgāks veidņu kalpošanas laiks tiek sasniegts, pateicoties individuālajiem priekš- un galvenās vibrācijas regulējumiem. Tagad veidņu iespīlēšanas ierīci var pielāgot citu mašīnu un veidņu ražotāju veidņu stiprinājumu sistēmām.
4) Zenith 1500 Single Pallet Block Making Machine ir izstrādāta jauna traversa, kas ļauj atsevišķi noņemt kolonnas no sāniem. Šī jaunā funkcija ietaupa daudz laika apkopes darbu laikā, un nomaiņu var veikt daudz drošāk un ar mazāku piepūli. Visa šī mezgla ģeometrija, ieskaitot kolonnas, ir identiska iepriekšējai mašīnai ZENITH 1500. Šo jauno traversu ir iespējams aprīkot ar esošajām mašīnām.

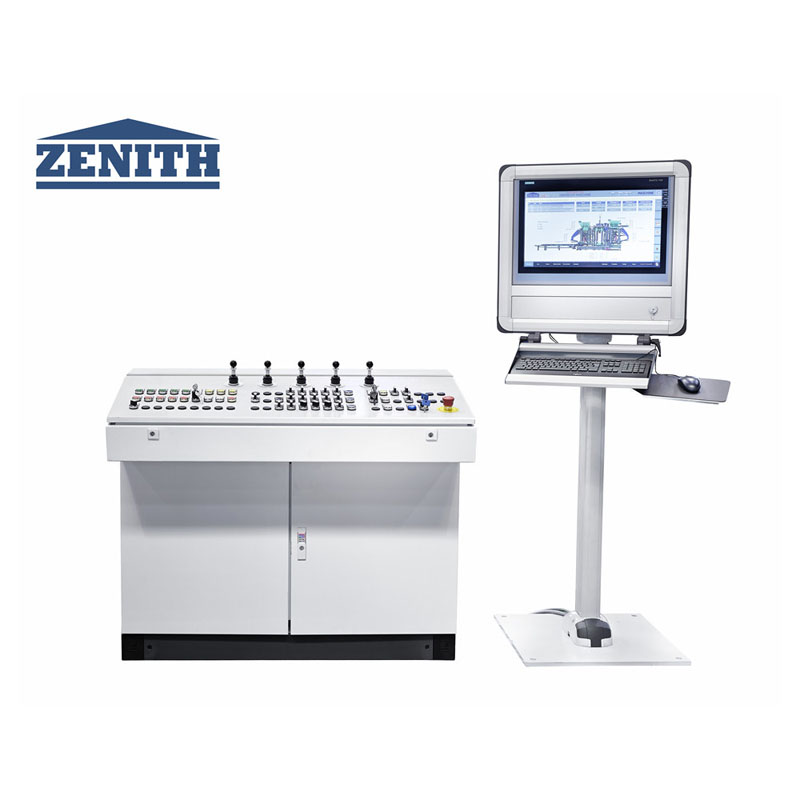

5) 5) Pašsaprotamā un intuitīvās vizualizācijas koncepcija garantē vieglu iekārtas darbību. Jauns diagnostikas dizains palīdz operatoriem izvēlēties labākos pielāgojumus. Vairs nav nepieciešama laikietilpīga problēmu novēršana, un ražošanas dīkstāves tiek samazinātas līdz minimumam. Izmantojot jaunākās datu bāzes tehnoloģijas, visu informāciju var ierakstīt, novērtēt un uzglabāt. Šie dati ir pieejami jebkurā vietā, pateicoties pilnīgam rūpnīcas tīklam.
Tehniskie dati
Zenith 1500 viena bloka izgatavošanas mašīnas pamatkonfigurācija | |
Maks. dēļa izmērs | 1400 mm x 1200 mm x14 mm |
Lējuma laukums | Saskaņā ar veidnes izkārtojuma rasējumu |
Produkta izmērs | 50-500 mm |
Automātiskās dēla automašīnas tehniskie parametri | |
Maks. kravnesība | 15 kg |
Maks. kravnesība uz ievietošanas plauktu | Kā dizains |
Maksimālā kravnesība ik pēc diviem ievietošanas plaukta slāņiem | Kā dizains |
Atbalsta kronšteina iekšējais platums | 1060 mm |
Ievietošanas plaukta slāņi | Izstrādāts kā shēma |
Attālums no ievietošanas plaukta | Kā dizains |
Mātes automašīnas braukšanas jauda | NU 11KW |
Produkta augstums | |
Maks. augstums | 500 mm |
Min. augstums | 30 mm |
Kraušanas augstums | |
Maks. Kraušanas augstums (ieskaitot paleti) | 1800 mm |
Maks. Ražošanas zona (zem standarta izmēra ražošanas) | 1350* 1050 mm |
Paletes izmērs (standarta) | 1400*1100mm |
Tērauda plāksnes biezums | 14 mm |
Pamatmateriāla tvertnes tilpums | |
Izņemot pigmentu tvertni | 1500L |
Mašīnas augstums | |
Izņemot pigmentu ierīci | 35T |
Palešu konveijers | 1,6 t |
Hidrauliskā ierīce | 3,2 t |
Mašīnas izmērs | |
Maks. kopējais garums | 8250 mm |
Maks. kopējais augstums | 4650 mm |
Maks. kopējais platums | 3150 mm |
Mašīnas tehniskie parametri/ enerģijas patēriņš | |
Vibrācijas sistēma | Servo vibrācijas sistēma |
Vibrācijas galds | Maksimums: 175 KN, 60 HZ |
Augšējā vibrācija | Maksimums: 32KN |

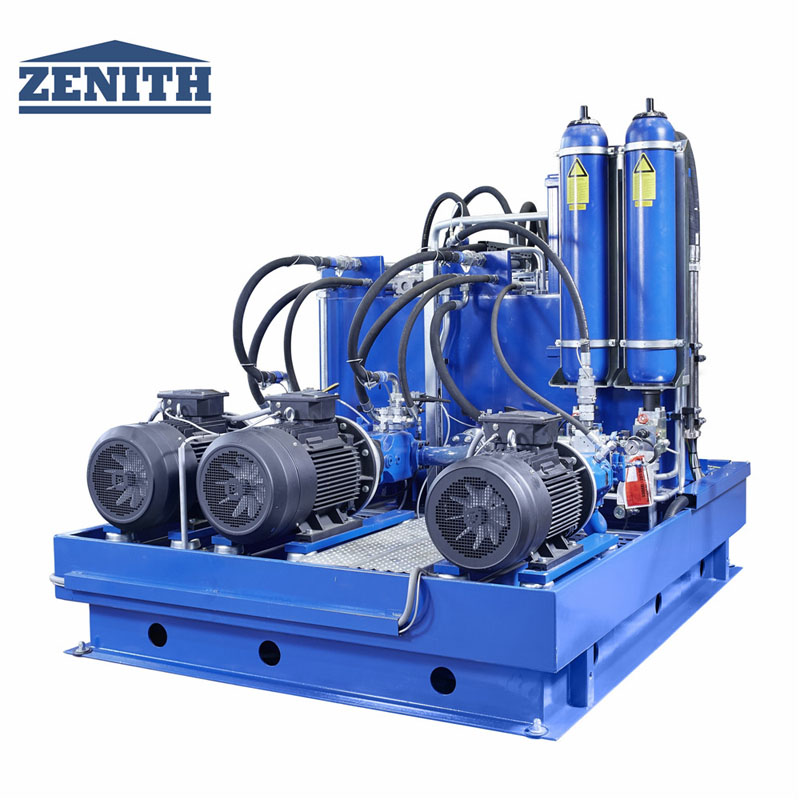

Hidrauliskais spiediens | |
Kopējā plūsma | 540L/min |
Darba spiediens | 180 bāri |
Maks. jauda | 140 kW |

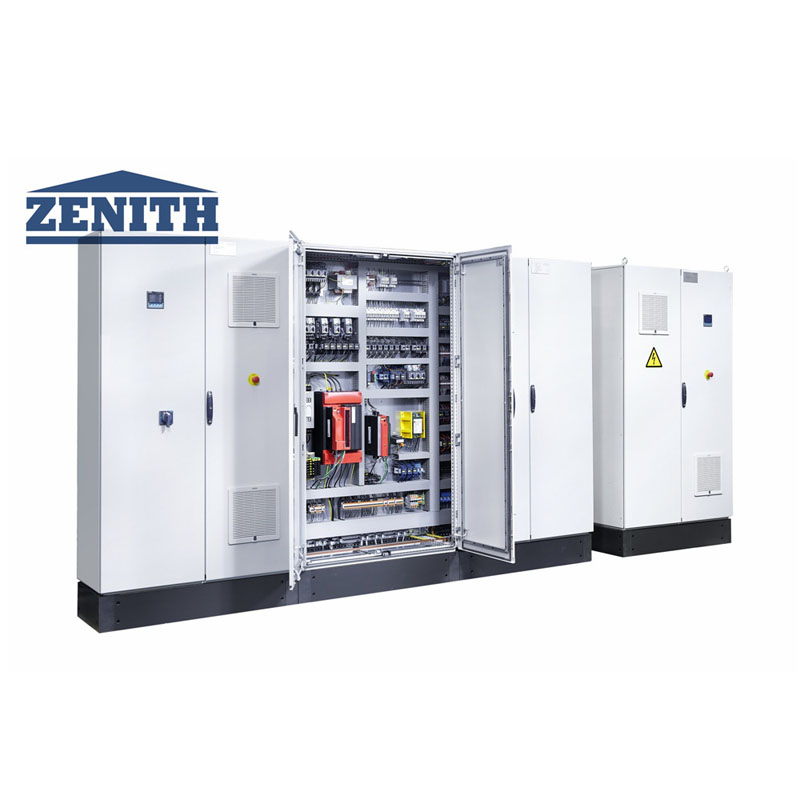

Kontroles sistēma | Siemens S7-1500, skārienekrāna konsole |
Ražošanas jauda
Bloka veids | Izmērs (mm) | Bildes | Daudzums/cikls | Cikla laiks | Ražošanas jauda (8 h) |
Dobs bloks | 400*200*200 | 15 | 15s | 28 800 gab | |
Taisnstūra bruģakmens | 200*100*30 | 60 | 14s | 2419m2 | |
Taisnstūra klājējs (bez sejas maisījuma) | 200*100*80 | 60 | 115 | 3110m2 | |
Curstone | 150*1000*300 | 6 | 20. gadi | 8 640 gab |
