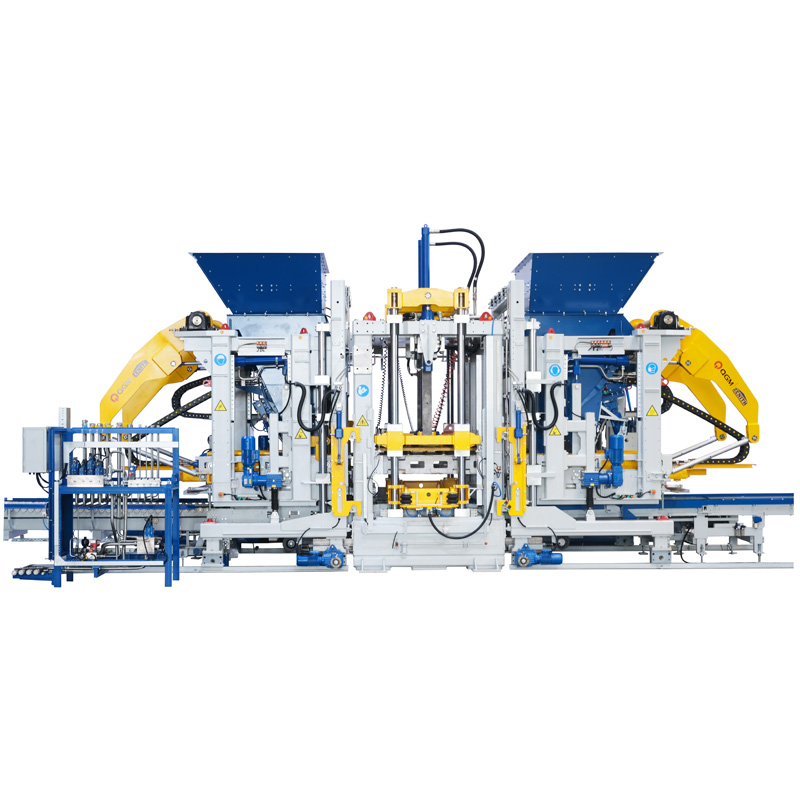

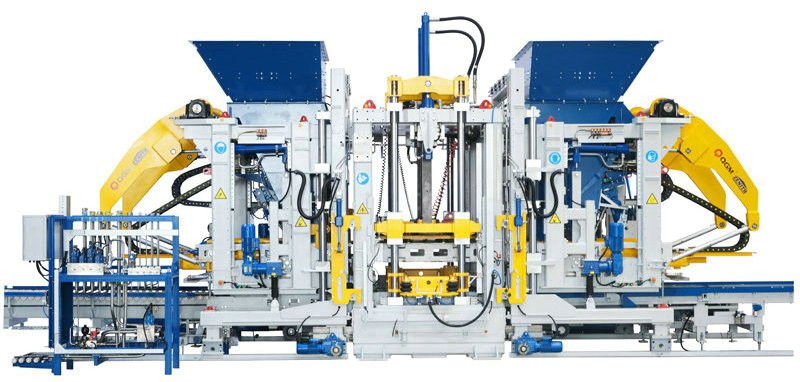

Zn2000C betona bloku mašīna

Zn2000C ir pašattīstīts modelis. To raksturo augsta intelekta un automatizācijas pakāpe, un tā pilnībā izmanto augsto tehnoloģiju progresīvo tehnoloģiju, piemēram, digitalizācijas un informācijas sistēmu, kuras plaši izmanto jaunu pilsētu un sūkli.

Funkcijas:

Divkāršā vibrācijas tabula, astoņi servo motori (pēc izvēles) labāko aprīkojumu

Modulārā montāža vieglākai apkopei vairāk dažādu veidu ķieģeļu veidus

Lielāka ietilpība, augstāka produktivitāte STECHISKĀS PARAMETRI:

Paletes izmērs 1400x1400/1300mm

Formēšanas laukums 1320x1350/1250mm

Produkta augstums 40-500 mm

Bloku skaits dobi ķieģeļu: 18 bloki/pelējums (390x190x190mm)

Standarta ķieģeļi: 105 bloki/pelējums (240x115x53mm)

Ceļa ķieģeļi: 66 bloki/pelējums (200x100x60mm)

Aprīkojuma izmērs apm. 10 000

Apm. 4700

Apm. 3400

Vibrācijas sistēma Vibrācijas maksimālais ierosmes spēks: 200/kN

Maksimālais preses galvas ierosmes spēks: 40/kN

Elektrisko parametru kopējā jauda (atsauce): 231/kW

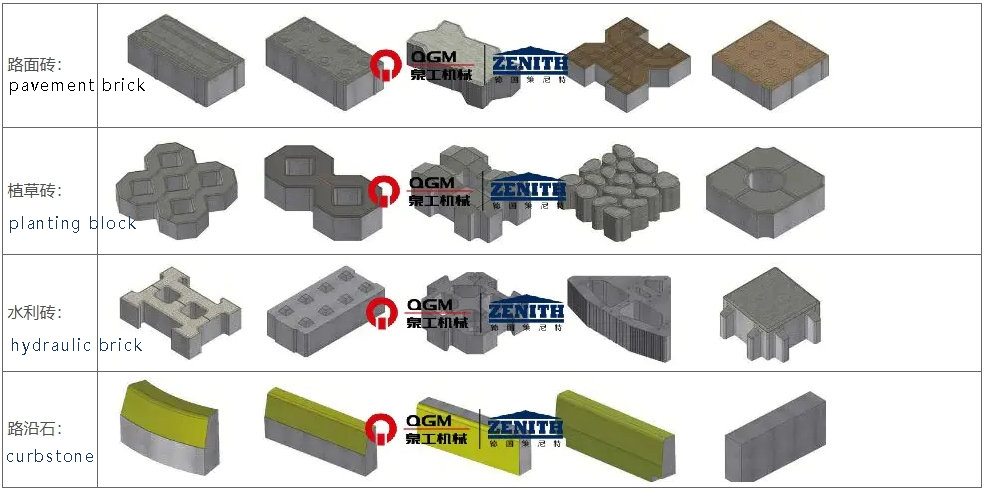

Iekārtas ražotās ķieģeļu paraugu shematiska diagramma

Tehniskās priekšrocības

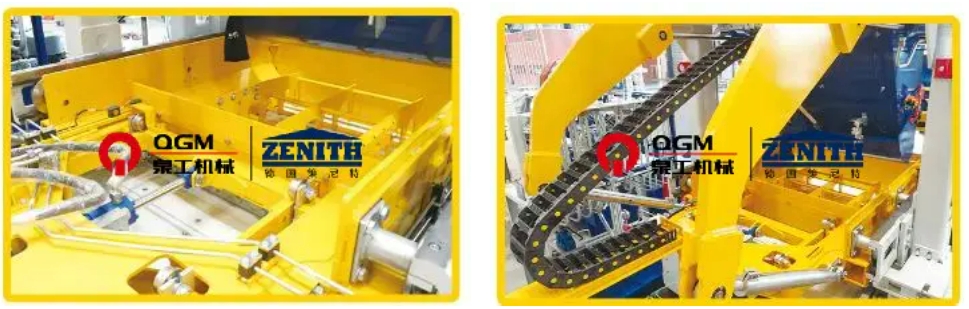

1. Vācu versijas augstas kvalitātes rāmja dizains

Lieldatora rāmis izmanto augstas stiprības metināto rāmja struktūru, kuru izstrādājusi Zenit patentētā tehnoloģija, kuru metina pielāgotā īpašā sekcijas tērauds, ar saprātīgu dizainu, vienmērīgu un skaistu metināšanu, un visam rāmim tiek veikta novecošanās vibrācijas apstrāde, lai nodrošinātu augsto kvalitāti un augstu rāmja stabilitāti. Papildu konstrukcijas projektēšanas process padara lieldatoru paplašināmu, un pēc tam var pievienot sānu pelējuma atvēršanas un aizvēršanas funkciju, serdes ekstrakcijas (plates) funkciju, polistirola paneļa implantācijas funkciju utt.

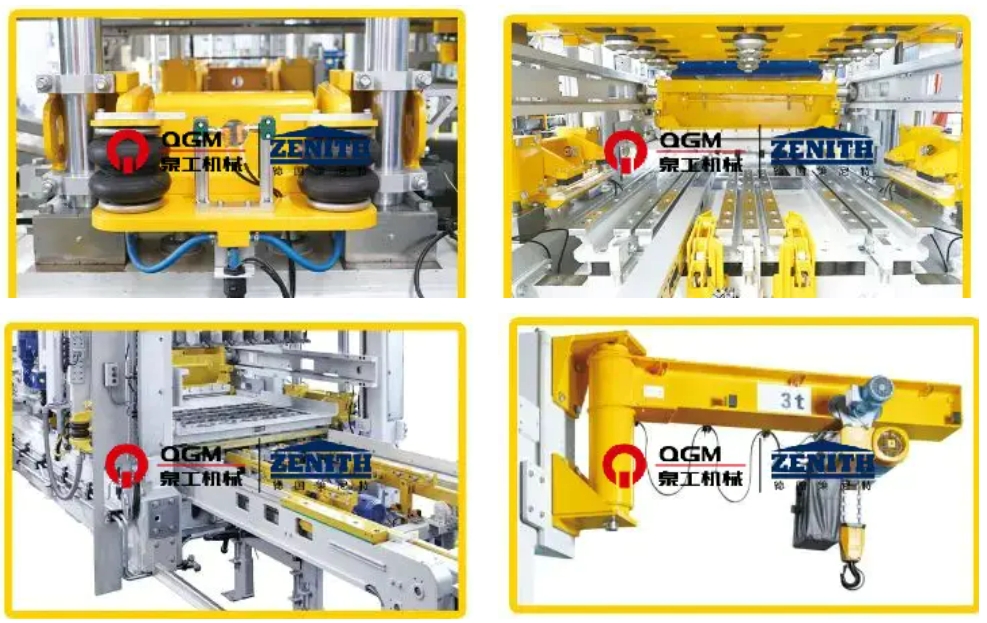

2.Automātiska ātrās pelējuma maiņas sistēma

Kad veidne tiek pārnesta uz resursdatora stāvokli, tās celšanas sistēma realizē automātiskas pelējuma maiņas ātrās pelējuma maiņas ierīcē. Augšējās un apakšējās veidnes tiek automātiski saspiestas pneimatiski, kas ir droša, efektīva, vienkārša darbināma un ērta uzturēšanai. Tas galvenokārt ietver:

Pneimatiskā pelējuma iespīlēšanas ierīce: tā galvenokārt sastāv no pelējuma stiprinājuma un pneimatiskiem iespīlēšanas stieņiem no abām pusēm, kas palīdz veidot un nostiprināt veidnes un slāpēšanu, kad saimnieka mašīna veic iepriekš vibrāciju un galveno vibrāciju, lai sasniegtu labāko vibrācijas efektu un pagarinātu veidņu kalpošanas laiku.

Pneimatiskā ievilkuma bloķēšanas ierīce: ievilkumu fiksē iespīlēšanas ierīce ar gaisa spilvenu, kas var viegli un ātri nomainīt ievilkumu, saīsināt pelējuma nomaiņas un uzstādīšanas laiku un nodrošināt precīzu apakšējā veidnes rāmja un augšējā ievilkuma doku.

Elektriskā pelējuma ievietošanas ierīce: pelējuma montāžas ierīci izmanto veidņu uzstādīšanai galvenajā mašīnā un ar elektrisko veidņu stiprinājumu, ko var izmantot lielākajai daļai tirgus veidņu, un tās var izmantot veidnes no mašīnas, un īpašām veidnēm var izmantot īpašus veidņu stiprinājumus.

Pelējuma maiņa Ierīce: uzstādīta uz galvenās mašīnas rāmja, to izmanto veidņu pacelšanai un iekraušanai, mainot veidnes, aprīkota ar elektriskās ķēdes pacēlāju un elektrisko staigāšanas ierīci.

3. Izgatavošanas sistēmas

4. “Ultra-dynamic” servo vibrācijas sistēma:

“Ultra-dinamiskā” servo vibrācijas tehnoloģija ir sava veida augstas efektivitātes, paša adaptīvas vibrācijas sistēma, kas īpaši paredzēta ķieģeļu mašīnām; Servo motors var veikt visātrāko reakciju īsākajā reakcijas laikā, realizējot visaugstāko vibrācijas veiktspēju, samazinot izmantotā cementa daudzumu un saīsinot ražošanas ciklu, ražojot augstu kompakto betona izstrādājumus; Vibrācijas sistēma var elastīgi pielāgoties dažādu betona produktu vajadzībām. Servo motors var veikt ātrāko reakciju īsākajā reakcijas laikā, lai realizētu visaugstāko vibrācijas veiktspēju, kas var samazināt cementa daudzumu, saīsināt ražošanas ciklu un ražot ļoti kompaktus betona produktus; Vibrācijas sistēmu var elastīgi pielāgot dažādu betona produktu ražošanas vajadzībām.

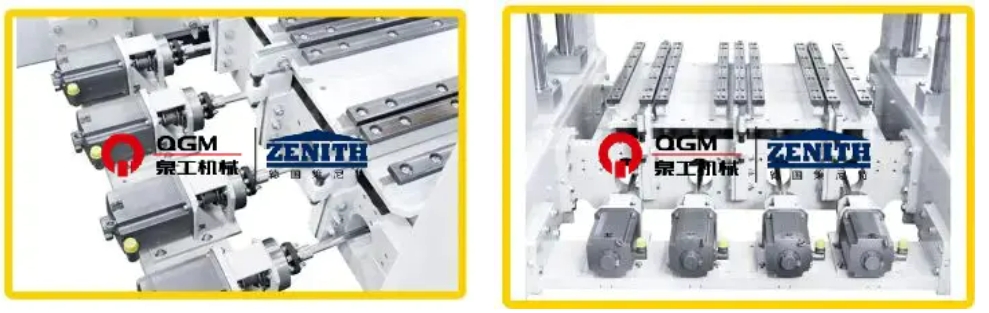

8 vibrācijas vienības ar mehānisku līdzsvaru, kas atsevišķi iestatīti 8 servo diskdziņos;

8 servo motori, kas ir individuāli uzstādīti uz motora balstu ārējām vibrācijas izolācijas stariem;

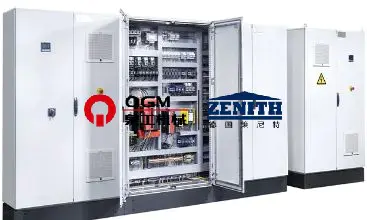

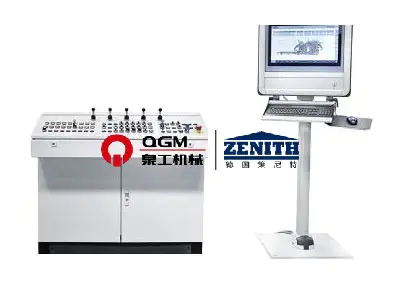

5. Precīza servo vadības sistēma

Izmantojot signāla atgriezenisko saiti, kontrolēt vibrācijas fāzi un ātrumu, sinhronizētu kustības kontroli, ātrgaitas gaidīšanas režīmu, var pabeigt īsā laika posmā vibrācijas un vibrācijas eliminācija, lai palīdzētu saīsināt veidnes ciklu un labāku bremzēšanas efektu. Izmantojot pozīciju un ātrumu dubultā slēgtā cilpas, kontroles spēks darbojas tikai vertikālā virzienā, maksimāli palielina efektīvo ierosmes spēku un vienlaikus izvairās no horizontālā ierosmes spēka bojājumiem mašīnai, pagariniet aprīkojuma kalpošanas laiku un spēt izveidot atšķirīgus iestatījumus dažādām produktu prasībām un ražot augstas kvalitātes produktus.

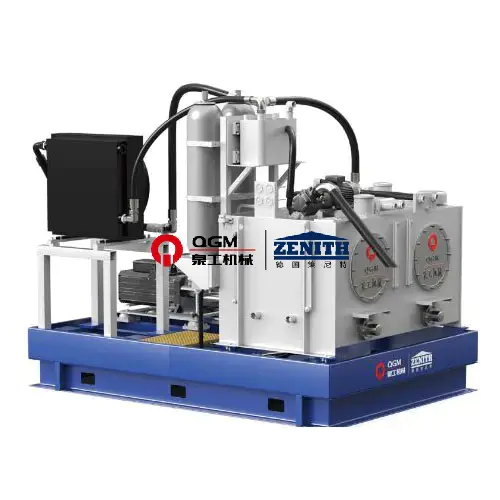

Preses galvu, pelējuma rāmi, apkopoto automašīnu un auduma automašīnu kontrolē proporcionālais virziena vārsts ar spoles atgriezenisko saiti, kurai ir ātra reakcijas laiks; Tiek pieņemts pārvietojuma sensora/kodētāja-PLC-proporcionālā virziena vārņa cilindra slēgtā cikla vadības režīms, kas padara kontroli precīzāku un cilindra darbību ātrāk un stabilāku; Hidrauliskajā stacijā tiek pieņemts mainīgs virzuļa sūknis, kas neizraisa spiediena eļļu un izkropļo sūkni, kad hidrauliskā sistēma sasniedz iestatīto spiedienu, lai samazinātu enerģijas patēriņu; Hidrauliskā stacija pieņem akumulatora palīg naftas padevi, kas samazina enerģijas patēriņu; un hidrauliskā stacija pieņem akumulatoru palīgu eļļas piegādi, kas samazina enerģijas patēriņu un samazina enerģijas patēriņu. Hidrauliskā stacija pieņem akumulatoru palīgu eļļas padevi, ko vienlaikus var izmantot vairākām darbībām, un hidrauliskās sistēmas spiediens ir stabils; Hidrauliskajai sistēmai ir spiediena sensori, kurus var parādīt operācijas panelī, lai tos ērti apskatītu; Hidrauliskajai sistēmai ir temperatūras sensori, dzesētāji un sildītāji, kas var efektīvi kontrolēt eļļas temperatūru, lai hidrauliskajai eļļai būtu laba veiktspēja.

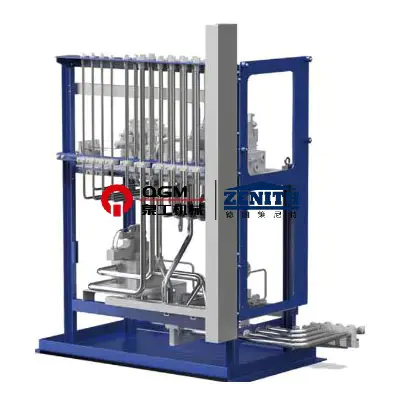

6. Hidrauliskās sistēmas
