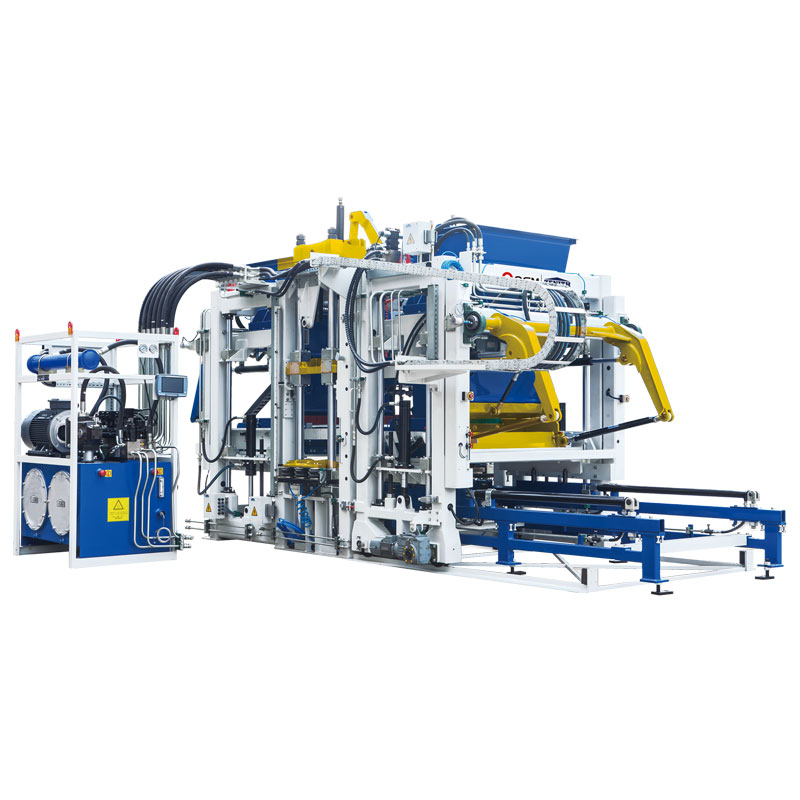

Varat būt drošs, ka no mums iegādāsieties pielāgotu ZN900CG betona bloku mašīnu. ZN900CG ir automātiska bloku izgatavošanas iekārta, kas izstrādāta Vācijā, ražota Ķīnā. Apakšā ir SIEMENS frekvences vibrācijas vai servo vibrācijas motori, 2x0,55 kW vibratori augšējā vibrācijā, lai sasniegtu 100KN vibrācijas spēku. Produkta augstums var svārstīties no 40 mm līdz 300 mm.
Galvenās tehnoloģijas iezīmes
1) Jaunākā servo vibrācijas tehnoloģija
ZN900CG betona bloku mašīna ir aprīkota ar jaunizveidoto servo vibrācijas sistēmu, kas var nodrošināt, ka vibrācijas motori ir sinhronizētā stāvoklī, kas var garantēt vertikālo blīvēšanas spēka izvadi. Tāpat izvairieties no horizontālā blīvēšanas spēka radītā bīdes sprieguma radītā kaitējuma mašīnai un pagariniet iekārtas kalpošanas laiku. Motora apgriezienu skaits var sasniegt vairāk nekā 4000 apgr./min, kas var nodrošināt lielāku blīvēšanas spēku, un bloka kvalitāte tiktu ievērojami uzlabota.
2) Automātiskā veidņu nostiprināšanas sistēma ar gaisa spilveniem
ZN900CG betona bloku mašīnas abās pusēs ir drošības spilveni. Pēc tam, kad veidne ir nospiesta vietā, drošības spilvena galvas drošības spilvens tiek automātiski piepūsts un pievilkts. Visbeidzot, veidnes rāmja gaisa spilvens tiek piepūsts, lai automātiski nostiprinātu veidnes rāmi. Tādā veidā tas var palīdzēt ietaupīt daudz laika dažādu veidņu maiņai, samazināt vibrācijas trokšņus un palielināt ražošanas efektivitāti.
3) Dubultās vibrācijas sistēma
Vibrācijas galds izmanto augstas slodzes Zviedrijas HARDOX tēraudu, kas sastāv no dinamiska galda statiskā galda, kas var ievērojami uzlabot vibrācijas efektivitāti. Lai gan augšpusē ir vēl divi vibratori, lai palielinātu blīvējumu un garantētu betona bloku augsto kvalitāti.
4) Frekvences pārveidošanas tehnoloģiju vadība
QGM vadības sistēma izmanto SIEMENS PLC, skārienekrānu, kontaktoru pogas utt., kas lieliski apvieno automātisko tehnoloģiju un uzlaboto sistēmu no Vācijas. SIEMENS PLC ir automātiska problēmu novēršanas funkcija, kas atvieglo apkopi, kā arī automātiska bloķēšana, lai izvairītos no mehāniskiem negadījumiem, ko izraisa darbības kļūdas. Lai gan SIEMENS skārienekrāns var parādīt reāllaika ražošanas statusu, ir viegli darboties, izmantojot vizualizācijas attēlojumu. Ja kāda detaļa nākotnē saplīsīs, rezerves daļu var iegādāties uz vietas, kas var ietaupīt daudz laika.
5) Inteliģentā mākoņu sistēma
QGM viedā aprīkojuma mākoņsistēma realizē tiešsaistes uzraudzību, attālinātu jaunināšanu, attālinātu kļūdu prognozēšanu un defektu pašdiagnozi, aprīkojuma veselības stāvokļa novērtēšanu; ģenerē iekārtu darbības un lietojumprogrammu statusa atskaites un citas funkcijas; ar priekšrocībām, ko sniedz tālvadības pults darbība, ātra traucējummeklēšana un apkope klientiem. Viss ir savstarpēji saistīts, un iekārtu ražošanu un darbību var redzēt caur tīklu katrā pasaules malā.
Tehniskie dati
Maksimālais veidošanās laukums | 1300*650mm |
Bloka augstums | 40-300 mm |
Cikla laiks | 14–24 s (atkarībā no bloka veida) |
Servo vibrācijas spēks | 100 KN |
Paletes izmērs | 1350*700*(14-35)mm). |
Servo vibrācijas motori apakšā | 2*12KW/komplektā |
Labākie vibrācijas motori uz manipulatora galvas | 2*0,55KW |
Vadības sistēma | SIEMENS |
Kopējā jauda | 52,6 kW |
Kopējais svars | 17T (ieskaitot facemix ierīci un veidni) |
Mašīnas izmēri | 6300 × 2800 × 3500 mm |
Ražošanas jauda
Bloka veids | Izmērs (mm) | Bildes | Daudzums/cikls | Ražošanas jauda (8 stundas) |
Dobs bloks | 390*190*190 | 9 | 10 800-13 500 gab | |
Taisnstūra bruģakmens | 200*100*60-80 | 36 | 43 200-50 400 gab | |
Bloķētāji | 225*112,5*60-80 | 25 | 30 000-37 500 gab | |
Curstone | 500*150*300 | 4 | 4800-5600gab |
